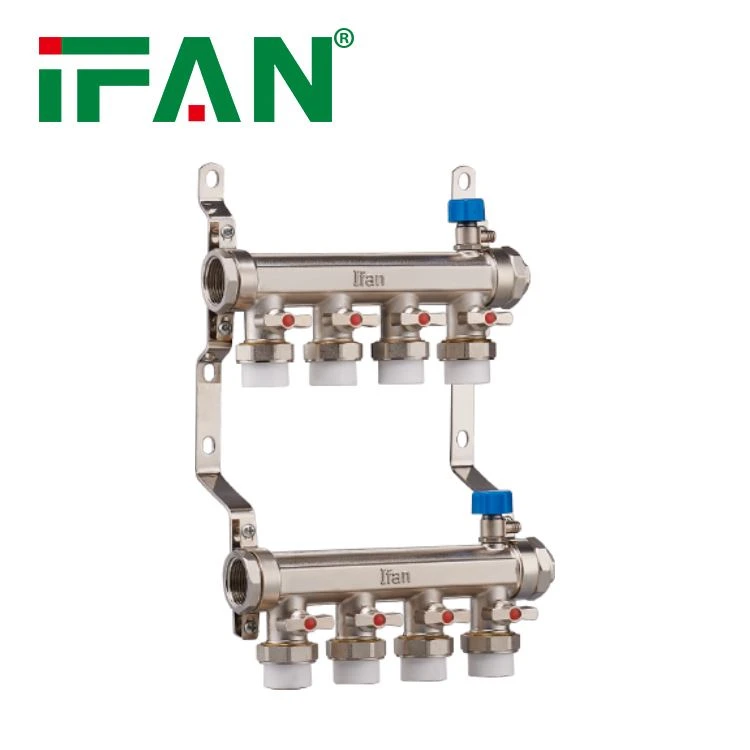

Tarqatish manifoldu

Tavsif

Kollektor - bu isitish magistral suv ta'minoti trubkasi va polni isitish tizimidagi qaytish trubkasini ulash uchun ishlatiladigan qurilma. U ikki qismga bo'linadi: suv ajratuvchi va suv yig'uvchi. Suv ajratuvchi - suv tizimidagi har xil isitish quvurlarining suv ta'minoti quvurlarini ulash uchun ishlatiladigan suv taqsimlovchi qurilma. Suv kollektori - suv tizimidagi har xil isitish quvurlarining qaytish quvurlarini ulash uchun ishlatiladigan suv yig'ish moslamasi.

Quvur quyi suv taqsimlash magistral trubkasi va suv yig'ish magistral quvuridan iborat. Suv tarqatuvchi magistral quvur quvur tarmog'i tizimining suv ta'minoti trubasiga ulangan. Uning asosiy vazifasi - quvur tarmog'idan issiq suvni pol ostiga ko'milgan pol isitish quvurlari orqali ichki ehtiyojlarga tarqatish. Har bir xonada erdan isitish. Issiq suv erdan isitish trubkasiga tushganda, u issiqlikni erga o'tkazadi, so'ngra erdan xonaga issiqlik chiqaradi.

O'rnatish

1. Distribyutor devorga va maxsus qutiga o'rnatiladi va uy odatda oshxona xonasida o'rnatiladi;

2. Suv kollektorining ostidagi valf gorizontal ravishda erdan 30 sm dan ortiq masofada o'rnatilishi kerak;

3. Suv ta'minoti valfi suv ajratgich oldiga, qaytarish valfi esa suv kollektorining orqasiga o'rnatiladi;

4. Filtr suv ajratgich oldiga o'rnatiladi;

5. Distribyutorni ulash ketma-ketligi: suv ta'minoti magistral quvur-qulf valfi-filtr-shar valfi-uch tomonlama (harorat, bosim o'lchagichi, interfeys) -suvni ajratuvchi (yuqori bar) -geotermal quvur-suv kollektori (pastki bar) - Balli vana - qaytib keladigan suv quvuriga ulangan.

Ehtiyot choralari:

Zaminli isitish suv ajratgichi asosan suv taqsimlovchi magistral quvur va suv yig'ish magistral trubkasidan iborat. Suv tarqatuvchi magistral quvur quvur tarmog'i tizimining suv ta'minoti trubasiga ulangan. Uning asosiy vazifasi-quvur tarmog'i tizimidan issiq suvni er ostiga ko'milgan pastki kollektor orqali o'tkazish. Zaminli isitish quvurlari polni isitishga muhtoj xonalarga tarqatiladi. Issiq suv er osti isitish quvurlarida oqsa, u issiqlikni erga o'tkazadi, so'ngra erdan xonaga issiqlik chiqaradi. Zaminli isitish quvurining ikkinchi uchi quyi suv o'tkazgichning asosiy suv yig'uvchi trubasiga ulanadi va uy ichidagi issiqlik tarqalgandan keyin harorati pasayib ketadigan qaytariladigan suv suv yig'uvchi magistral quvur orqali quvur tarmog'iga qaytariladi. tsikl.

Zaminli isitish uchun suv ajratgich - bu butun geotermal isitishni nazorat qilish markazi bo'lib, er isitish tizimidagi deyarli barcha uskunalar va qurilmalarning funktsiyalarini amalga oshirish va kengaytirish suv ajratgichga bog'liq. Haqiqiy foydalanishda issiqlik muhiti xonaga kirganda, u ko'p funktsiyali filtrdan o'tadi va suv ajratgichning asosiy panjarasiga kiradi. Bu bosqichda, filtr er osti quvurlari tarmog'iga kirmasligi va quvurni to'sib qo'ymasligi uchun issiqlik muhitidagi aralashmalarni filtrlaydi.

O'rnatish bo'yicha ko'rsatma

Boshqa dizayn

Agar siz ko'proq ma'lumotga ega bo'lishni istasangiz, biz bilan bog'laning.
